2# Potensio LED



Halo Sobat 3-WAT !  Selamat Datang di Blog 3-WAT !

Pada kesempatan kali ini, 3-WAT akan memberikan informasi atau ilmu mengenai Mikrokontroller dan Program. Nah disini 3-WAT akan mengulas tentang Arduino dimana Arduino IDE sebagai softwarenya, Arduino Uno/Mega/Nano sebagai hardwarenya dan 3-WAT sebagai brainwarenya.

Ya, 3-WAT akan menyebar Project apa saja yang dapat dibuat dengan Arduino tersebut. Nah kali ini 3-WAT akan membagi Project kedua yaitu Potensio LED (Mengatur Kecerahan LED dengan Potensiometer). Penasaran dengan Projectnya ?  (YA). Eits tunggu dulu, sebelum itu jangan lupa berlangganan dulu ya dengan 3-WAT agar Kamu dapat mengetahui hal-hal terbaru dari 3-WAT. KUY BERLANGGANAN !

Oke, lanjut saja yuk kita pahami dan pelajari Projectnya !



   v  CATATAN

•          Berdoa dulu sebelum mencoba
•           Pembaca sudah memiliki komponen-komponen yang akan digunakan
•           Pembaca sudah memiliki kemampuan elektronika dasar
•           Pembaca sudah berlangganan 3-WAT (Paling penting hehe......)



   v  ALAT & BAHAN

            Berikut Alat dan Bahan yang perlu disiapkan :

        1.      1x Arduino Uno/Mega/Nano (Disarankan untuk pemula)

        2.      1x Kebel USB Arduino Uno (Bukan Kabel USB untuk Charger HP ya)

        3.      Kabel Jumper Secukupnya (Bebas Warna Bebas Ukuran)

        4.      1x Resistor 220 Ohm (Warna resistor yaitu Merah Merah Coklat)

        5.      1x LED 5mm (Warna Bebas)

        6.      1x Potensiometer (Tegangan Bebas disarankan B20K)

        7.      1x Breadbroad / Papan Roti / ProtoBoard (Boleh 400 points Boleh 800 points)

        8.      1x Software Arduino IDE (Versi apa saja dan sudah diinstal di Laptop)

   v  RANGKAIAN

            Oke, Setelah semua alat dan bahan sudah siap, langkah selanjutnya yaitu rangkai semua komponen menjadi seperti ini.

Caranya yaitu :

   Ø  Colok kabel USB ke Arduino Uno

   Ø  Pasang semua komponen ke BreadBoard seperti gambar

   Ø  Hubungkan Kaki Positif Potensio (V+) ke Pin 5V Arduino Uno dengan jumper

   Ø  Hubungkan Kaki Negatif Potensio (V-) ke Ground (-) BreadBoard

   Ø  Hubungkan Kaki Output Potensio (Out) ke Pin A0 Arduino Uno dengan jumper

   Ø  Hubungkan Kaki Resistor ke pin 11 Arduino Uno dengan jumper

   Ø  Hubungkan Kaki Resistor lainnya ke Kaki Anoda LED (kaki yang lebih panjang)

   Ø  Hubungkan Kaki Katoda LED (kaki yang lebih pendek) ke Ground (-) BreadBoard, lalu Ground (-) BreadBoard ke Pin GND Arduino Uno



   v  KODE PROGRAM

            Oke, Setelah semuanya sudah dirangkai, langkah selanjutnya yaitu kita masukan kode program pada software Arduino IDE yang sudah terinstal di Laptop. Berikut Codenya.

const int POT_PIN = A0; //Pin untuk Potensio

const int LED_PIN = 11; //Pin untuk LED



void setup() {

    pinMode( POT_PIN, INPUT ); //Potensio sebagai Input

    pinMode( LED_PIN, OUTPUT ); //LED sebagai Output

}



void loop() {

    int val = analogRead( POT_PIN ); // {0,1023} //Program membaca pin untuk potensio

    val = map( val, 0, 1023, 0 , 255 ); //Range potensio

    analogWrite( LED_PIN, val ); //Program menjalankan pin untuk LED

}

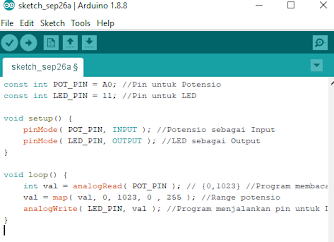

Tampilan di Arduino IDE

   v  UPLOAD KODE PROGRAM

            Oke, setelah kode program sudah dimasukkan ke Arduino IDE, langkah terakhir yaitu mengupload kode program ke Arduino Uno dengan perantara Kabel USB Arduino Uno.

Caranya yaitu :

   Ø  Colok Kabel USB Arduino Uno ke Laptop Anda

   Ø  Atur Board Arduino Uno pada Arduino IDE yaitu klik Tools > Board > Arduino/Genuino Uno

   Ø  Atur Port Arduino Uno pada Arduino IDE yaitu klik Tools > Port > COM ..... (sesuai dengan Arduino Anda) contoh : COM 6 (Arduino/Genuino Uno

   Ø  Klik Tombol Upload

   Ø  Terakhir, tunggu proses sampai selesai (Done Uploading)

   v  HASIL PROJECT

Hasil projectnya yaitu LED akan gelap atau agak terang jika potensio diputar ke kiri atau berlawanan arah jarum jam, sedangkan LED akan menyala terang atau sangat terang jika potensio di putar ke kanan atau searah jarum jam. Arduino akan menyala secara terus menerus, asalkan ada tegangan untuk Arduino Unonya. Tegangan untuk Arduino Uno bisa dari Laptop, PSU, Baterai ataupun menggunakan steker yang langsung ke stopkontak.

Oke, sampai disini saja untuk Project kedua Potensio LED ini. Sampai ketemu lagi pada Project berikutnya ya, jika ingin mengetahui Project 3-WAT lainnya secara mudah caranya cukup

LANGGANAN SEKARANG !!!

Jangan lupa share blog ini ke temanmu karena 1x share = 1jt manfaat

Selamat Mencoba !  Terima Kasih !  Sampai Jumpa !
